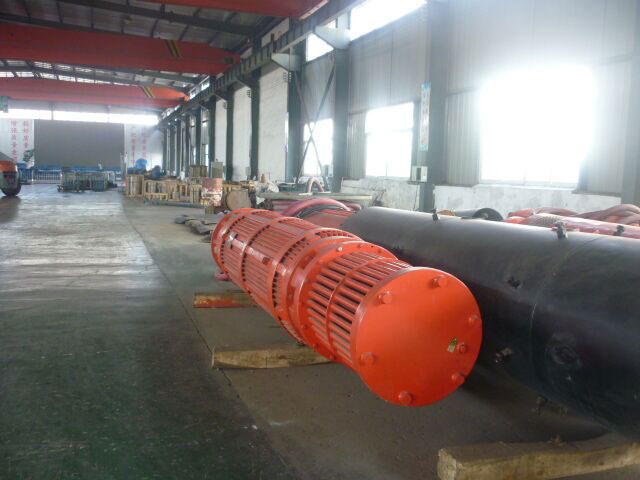

BQ系列矿用隔爆型潜水电泵是我公司与河南矿山抢险排水敦灾中心联合研发的最新大型矿用排水设备。河南矿山抢险排水救灾中心是全国最大的专业教援排水基地，具有雄厚的技术力量，先后参与了国内140多次矿井抢险救灾排水工作，积累了丰富的抢险排水经验，并承担了多项省科技攻关项目; 我公司多年来一直致力于矿用隔焊型潜水排沙电泵的研发与生产，具有先进的工艺和机械设备，生产制造力量雄厚，获得多项国家及省部级科技进步奖。BQ系列矿用隔埠型潜水电系的设计制造综合运用了我公司的先进生产技术和河南矿山抢险排水救灾中心在矿山抢险排水中积累的丰富运行实践经验。该产品由双吸或单吸多级高心泵与充水式高压潜水三相异步电动机组成一个整体，整机潜入水中运行。该产品具有安全可靠、结构先进、工艺精良、选材合理、高效节能，安装维护方便等优点。

主要用途：

本系列产品设计生产执行GB3836.1-2010爆炸性环境。第1部分设备通用要求和GB3836.2-2010爆炸性环境;

第2部分由隔爆外壳”d”保护的设备标准规定，防爆型式为隔爆型，隔爆标志Exdl,适用于含有甲烷或煤尘等爆炸性气体环境的矿井正常生产排水和透水矿井的抢险救灾、排水复矿的排水。

BQ系列矿用隔爆型潜水电泵使用环境：

1.电源电压6000V或10000V

2.介质PH4-10

3.环境水温: S50C

4.固体含量: s 10%

5.安装方式: 立式。卧式或斜式

6.潜没深度=700m,但最低淹没水位应不低于逆止阀的出口凸缘上平面。

7.根据用户环境的特殊要求，可特殊设计来满足用户的不同需求。

BQ系列矿用隔爆型潜水电泵特点：

1.高效节能。采用高效水力模型，泵效率高，高效区宽，节能效果显著。

2.安全防爆。电机内充水，隔爆型结构，潜入水下工作，电机散热充分，全扬程无过载设计，保证安全运行，无须担忧电机过载烧坏。

3.流量大。扬程高。流量100-1500m/h,扬程85-1720m,满足大流量、高扬程排水需求。

4.安装运行方便。机电一体，结构紧凌，体积小，重量轻，可根据使用环境选择立式、卧式、斜式安装方式。

5.技术先进可靠。轴向力自平衡结构，有效降低推力轴承负荷，运行性能稳定，使用寿命长。过流部件选用耐磨材质，适应含沙量较大水质。

泵主要由泵壳、叶轮、导0 t、聚轴、轴承和过虑网草等组成。双吸泵有两个吸水口，将两组叶轮背靠背对向分布。实际上是两台多级泵并联运行，各有其吸水口(一个在上部，一个在下部)。由于两组叶轮数量相等，方向相反，其产生的水推力大小相等，方向相反，理论上总轴向水推力为零。单吸泵仅有一个吸水口。设置两组背靠背对向分布叶轮。当扬程需要叶轮总级为偶数时，两组叶轮故量相等，方向相反，轴向水推力为容。当扬程需要叶轮总级数为奇数时，则下泵叶轮多一级，此时将下泵末级叶轮设计有平衡孔的平衡叶轮。平衡叶轮产生的水推力基本被消除。因此产生轴向水推力的两组叶轮仍然数量相等，方向相反，总的轴向水推力基本上为零。泵轴向力为零，推力轴承载荷轻，寿命长，运行可靠。

电动机为充水式三相异步电动机，主要由上导轴承、定子、转子。下导轴承。止推轴承。冷却器(底座)等主要部件组成。定子线圈采用交联聚乙烯耐水绕组线制成，内设绕组温度传感器和水位传感器，监控绕组温度和防止缺水引起电机烧坏。在电动机转轴的下部顶端装有一个泵轮。当电动机转动时，泵轮迫使电动机内部的水由下而上循环流动，通过机壳，冷却水道等零部件不断与外部输送液体进行热交换以降低电动机温升。
