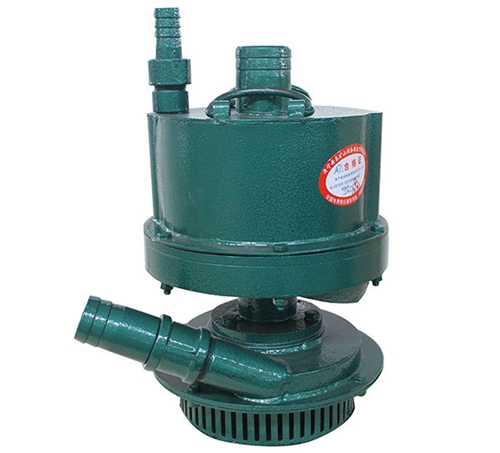

风动潜水泵以压缩空气为动力，空气推动气动马达的叶片和转子旋转，将机械能传递给叶轮，叶轮旋转产生离心力，使水被压入泵体涡道并顺着出水管排出，同时密封装置利用气、水压力增强密封效果，确保安全运行。
动力传递：压缩空气驱动转子旋转
1.气动马达结构
气动马达由转子、叶片、气缸、壳体等部件组成。转子上设有径向槽，槽内安装可滑动的叶片。气缸两端设有气缸盖，盖上有吹气眼，主风道与气缸连通。
2.压缩空气作用过程
当压缩空气通过吹气眼进入气缸时，高压气流将叶片从转子槽中吹出，使叶片紧贴气缸内壁。同时，主风道的大量高压空气进入气缸，推动叶片旋转，进而带动转子高速运转。这一过程将压缩空气的压力能转化为机械能。
密封隔离：气水分离确保安全运行
1.密封腔设计
气动马达与水泵之间设有密封腔，腔内安装弹簧密封圈。密封圈采用特殊结构，利用气、水的压力差使其内涨，形成双重密封效果。
2.功能作用
防止气缸内的高压空气泄漏至水泵腔体，保证气动马达的效率。
阻止水泵内的水进入气动马达，避免机械部件锈蚀或损坏。
确保设备在含煤尘、泥沙等恶劣介质环境中长期稳定运行。
排水过程：机械能转化为水能
1.水泵结构
水泵部分由泵体、叶轮、泵座等组成。叶轮安装在转子轴上，通过螺母固定，与转子同步旋转。
2.离心排水原理
转子带动叶轮高速旋转时，叶轮叶片对水施加离心力，使水从叶轮中心被甩向边缘。
水进入泵体的涡道后，压力逐渐升高，最终通过出水管排出。
叶轮持续旋转形成负压，吸引外部水通过进水口进入泵体，形成连续排水循环。
辅助系统：优化性能与可靠性
1.油雾润滑系统
油雾器通过压缩空气将润滑油雾化，输送至气动马达的轴承等摩擦部位，减少磨损，延长使用寿命。
2.消声降噪装置
排气口安装消声器，通过多孔结构吸收气流噪音，降低设备运行时的噪声污染。
3.管路连接组件
进风组合接头和出水弯头设计简化安装流程，确保压缩空气和水路的密封性，防止泄漏。
4.应用场景与优势
风动潜水泵凭借其防爆、安全、适应性强的特点，广泛应用于：
煤矿井下排水（含瓦斯环境）
矿山巷道开拓与竖井施工
地下室及隧道工程排水
含固体颗粒介质的排放（如泥沙、煤渣水）
其核心优势在于：
无需电力：避免电火花引发爆炸风险，适用于易燃易爆场所。
结构紧凑：体积小、重量轻，便于移动和安装。
耐用可靠：密封设计适应恶劣工况，维护简便。
